La NF C 15-100 ne dit pas seulement comment cabler, elle dit ce qu'il faut installer, pièce par pièce. Séjour : 5 prises jusqu'à 28 m², 7 au-delà. Chambre : 3 prises. Cuisine : 6 prises dont 4 au-dessus du plan de travail. S'y ajoutent les circuits dédiés pour chaque gros appareil, les volumes de la salle de bain, la protection différentielle 30 mA, et une réserve d'au moins 20 % dans le tableau.
Les cinq modules de cet outil
- Configurateur de logement : les équipements minimaux exigés, pièce par pièce.
- Quiz section et protection : vérifier ses réflexes sur les couples section-calibre.
- Volumes salle de bain : ce qui est autorisé et interdit dans chaque zone.
- Protection différentielle 30 mA : combien de dispositifs, de quel type, sur quels circuits.
- Tableau et réserve : nombre de modules et marge d'évolution.
Les trois erreurs qui reviennent le plus
Compter les prises et non les socles. Une prise double compte pour deux socles, un bloc de trois pour trois. C'est le nombre de socles qui est plafonné par circuit, et l'erreur de comptage est la première cause de non-conformité sur un circuit de prises.
Oublier un circuit dédié. Lave-linge, lave-vaisselle, four, sèche-linge, congélateur, plaque de cuisson et chauffe-eau exigent chacun leur propre circuit. Les regrouper produit une installation qui fonctionne au quotidien et déclenche dès que deux appareils démarrent ensemble.

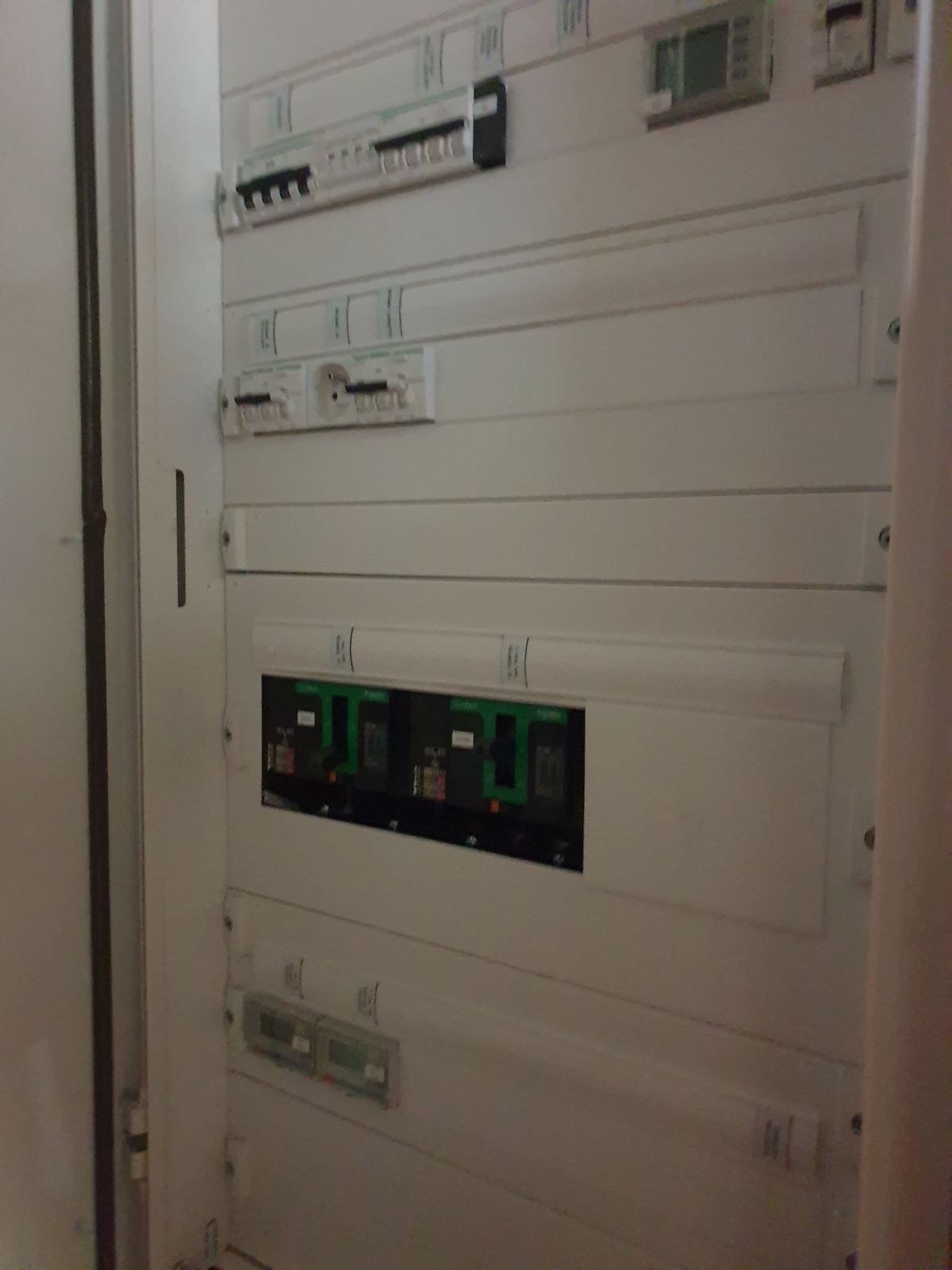

Remplir le tableau à ras bord. La réserve d'au moins 20 % des modules par rangée n'est pas une recommandation de confort. C'est ce qui permettra d'ajouter une borne de recharge ou une pompe à chaleur trois ans plus tard sans remplacer le tableau.
Ce que l'outil ne fait pas
- Outil pédagogique. Il ne remplace ni la lecture complète de la norme, ni le guide officiel.
- Pas de dimensionnement. Il donne des équipements et des circuits, pas des sections ni des longueurs.
- Logement uniquement. Le tertiaire et l'industriel relèvent d'autres règles.
- Valeurs marquées « À VÉRIFIER ». Certaines exigences doivent être confrontées aux amendements les plus récents.
Questions fréquentes
Combien de prises par pièce ?
Dans un séjour, 5 prises 2P+T minimum jusqu'à 28 m², 7 au-delà. Dans une chambre, 3 prises minimum. Dans la cuisine, 6 prises dont 4 au-dessus du plan de travail. Une prise double compte pour deux socles.
Qu'est-ce que les volumes de la salle de bain ?
Ce sont des zones définies autour de la baignoire et de la douche, dans lesquelles le matériel autorisé et son indice de protection sont réglementés. Plus on est près du point d'eau, plus les exigences sont sévères, et certains équipements y sont interdits.
Quelle réserve prévoir dans un tableau ?
Au moins 20 % des modules par rangée, afin de permettre une évolution ultérieure de l'installation sans remplacer le tableau.
Le dimensionnement final reste sous la responsabilité du professionnel signataire.
