Remplissage de conduit
Combien de conducteurs passent réellement dans une gaine, et à partir de quand ça coince. L'outil applique la règle du tiers sur des sections mixtes.

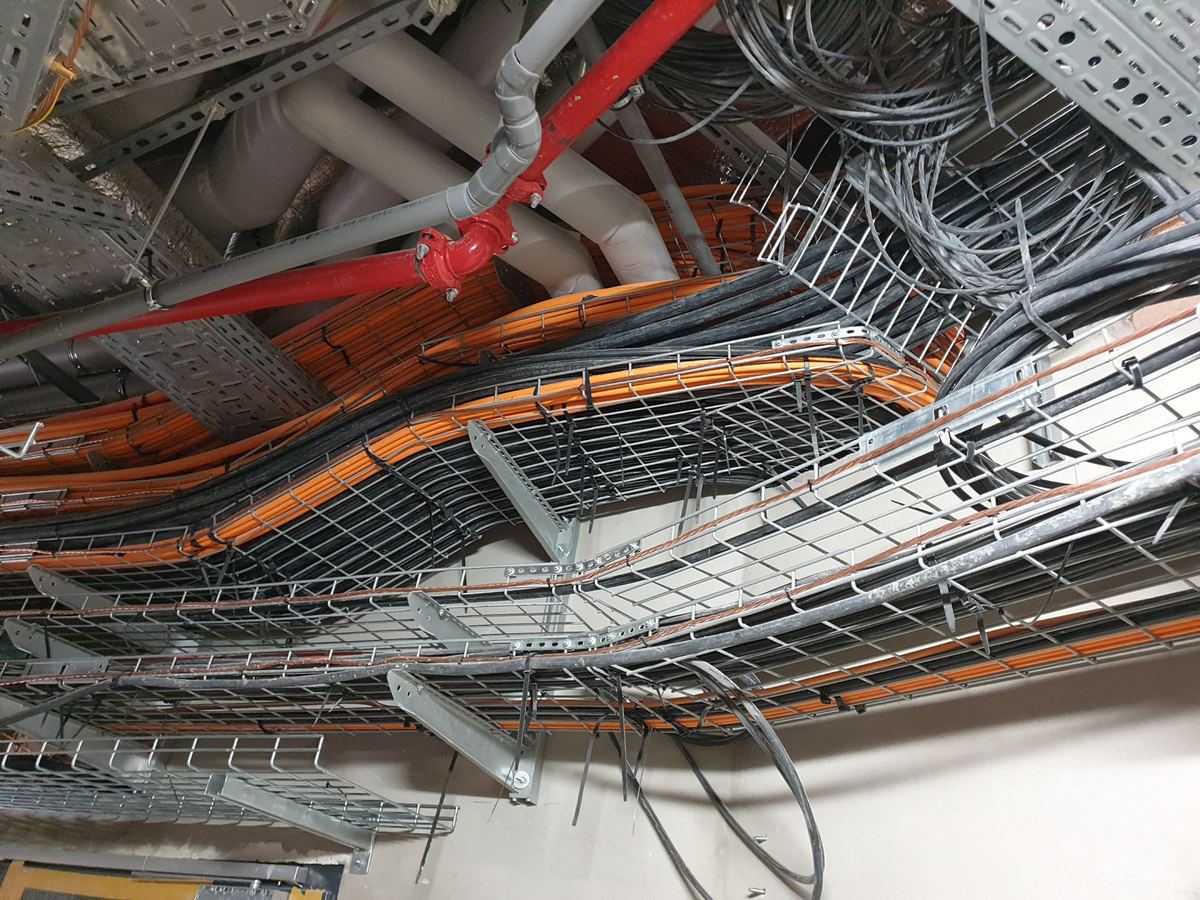

et les conducteurs.
La règle du tiers veut que la somme des sections occupées par les conducteurs, isolant compris, ne dépasse pas le tiers de la section intérieure du conduit. Le calcul se fait sur les sections réelles avec isolant, pas sur les sections nominales de cuivre : un conducteur de 1,5 mm² occupe en réalité environ 9 mm². C'est une règle de l'art largement partagée, pas un article normatif chiffré et opposable.
Pourquoi un tiers, et pas la moitié
Le chiffre paraît sévère au premier abord. Il répond en réalité à trois contraintes distinctes, qui se cumulent.
La tirabilité. Un conduit rempli au-delà du tiers devient très difficile à câbler, et surtout à recâbler. Le frottement augmente vite, les gaines des conducteurs s'abîment au tirage, et une gaine encastrée dans une cloison ne se remplace pas.
L'évacuation de la chaleur. Des conducteurs serrés les uns contre les autres échangent mal avec l'air ambiant. Le courant admissible réel devient alors inférieur à celui des tables, qui supposent une pose normale. Un conduit surchargé fausse donc silencieusement le dimensionnement fait par ailleurs.
L'évolutivité. Une gaine remplie au tiers laisse la possibilité d'ajouter un conducteur plus tard. Remplie aux deux tiers, elle interdit toute reprise sans casser la cloison.
Le statut exact de cette règle
Il faut être précis ici, parce que la règle du tiers est souvent citée comme une obligation normative, ce qu'elle n'est pas.
Il n'existe pas d'article chiffré et opposable de la NF C 15-100 imposant le tiers. Le guide UTE C 15-520, qui en constituait le support historique et détaillait les modes de pose, a été retiré. La règle continue d'être relayée par Promotelec, par les fabricants de conduits et par la pratique professionnelle.
Elle doit donc être traitée pour ce qu'elle est : une règle de l'art solide et largement admise, mais dont le non-respect ne constitue pas en soi une non-conformité à un article de la norme. Ce que la norme exige en revanche, c'est que les canalisations puissent être installées et remplacées sans détérioration, et que le courant admissible soit tenu. La règle du tiers est le moyen le plus simple d'y parvenir.
Repères de remplissage
Nombre indicatif de conducteurs, isolant compris, respectant la règle du tiers.
| Conduit | 1,5 mm² | 2,5 mm² | 4 mm² | 6 mm² |
|---|---|---|---|---|
| ICTA 16 | 4 | 3 | 2 | 1 |
| ICTA 20 | 8 | 6 | 4 | 2 |
| ICTA 25 | 13 | 10 | 7 | 4 |
| ICTA 32 | 22 | 17 | 12 | 7 |
Trois erreurs courantes
Calculer sur la section de cuivre. Un conducteur de 2,5 mm² n'occupe pas 2,5 mm² dans le conduit, mais environ 12 mm², soit près de cinq fois plus. Raisonner sur les sections nominales conduit à remplir trois à cinq fois trop.
Oublier le conducteur de protection. Le PE occupe la même place qu'un conducteur actif de même section. Il compte dans le calcul.
Mélanger courants forts et courants faibles. Les circuits de puissance et les circuits de communication ou de commande, comme une liaison de vidéosurveillance, doivent emprunter des conduits distincts, pour éviter les perturbations et par sécurité en cas de défaut d'isolement.
Ce que l'outil ne fait pas
- Sections indicatives. Sections intérieures des conduits et sections occupées des conducteurs sont approximatives et varient selon le fabricant.
- Conducteurs isolés. Le calcul suppose des conducteurs isolés unitaires. Un câble multiconducteur sous gaine occupe une place différente.
- Pas de facteur de groupement. Le déclassement du courant admissible lié au nombre de circuits dans le même conduit n'est pas appliqué.
- Pas de longueur ni de coudes. Un parcours long ou multipliant les changements de direction impose en pratique un remplissage inférieur au tiers.
Questions fréquentes
Combien de fils dans une gaine ICTA 20 ?
En 1,5 mm², une gaine ICTA de 20 mm accepte couramment 8 conducteurs en respectant la règle du tiers. En 2,5 mm², la limite descend autour de 6 conducteurs. Ces valeurs varient selon le type de câble et le fabricant.
La règle du tiers est-elle obligatoire ?
Non, pas sous forme d'article chiffré opposable. C'est une règle de l'art largement partagée, relayée par Promotelec et les fabricants. Le guide UTE C 15-520, son support historique, a été retiré. Elle doit être traitée comme une bonne pratique, pas comme une exigence réglementaire.
Que se passe-t-il si un conduit est trop rempli ?
Les câbles deviennent difficiles voire impossibles à tirer, ce qui abîme les isolants. La chaleur s'évacue mal, ce qui réduit le courant admissible réel. Et toute intervention ultérieure devient impraticable sans refaire le passage.
Faut-il compter le conducteur de protection ?
Oui. Le PE occupe la même place qu'un conducteur actif de même section et compte pleinement dans le calcul de remplissage.
Sections de conduits et de conducteurs indicatives, variables selon le fabricant. Vérifiez la fiche technique du câble réellement posé.
