Redondance de sources en tertiaire : lire un synoptique TGBT
L'essentiel
- Un TGBT redondant reçoit deux sources, une normale et une de remplacement, jamais utilisées en même temps.
- Un inverseur automatique de source (ATS) bascule de l'une à l'autre sans intervention manuelle en cas de défaut.
- Le synoptique affiché sur la porte du tableau donne l'état réel du système en un coup d'œil, à savoir lire avant d'intervenir.
Sur un data center, un hôpital, ou tout site où une coupure n'est pas une option, le tableau général basse tension ne reçoit jamais une seule source. Voici comment se repérer sur ce type d'installation, executée à partir d'un dimensionnement déjà arrêté par le bureau d'études.
Deux sources, jamais simultanées
La source normale alimente le TGBT en fonctionnement courant, typiquement issue d'un transformateur HTA/BT. La source de remplacement prend le relais en cas de défaut sur la première, un second transformateur, un groupe électrogène, ou une autre arrivée du réseau selon la conception retenue. Les deux ne sont jamais couplées, un verrouillage mécanique ou logique empêche toute mise en parallèle accidentelle.

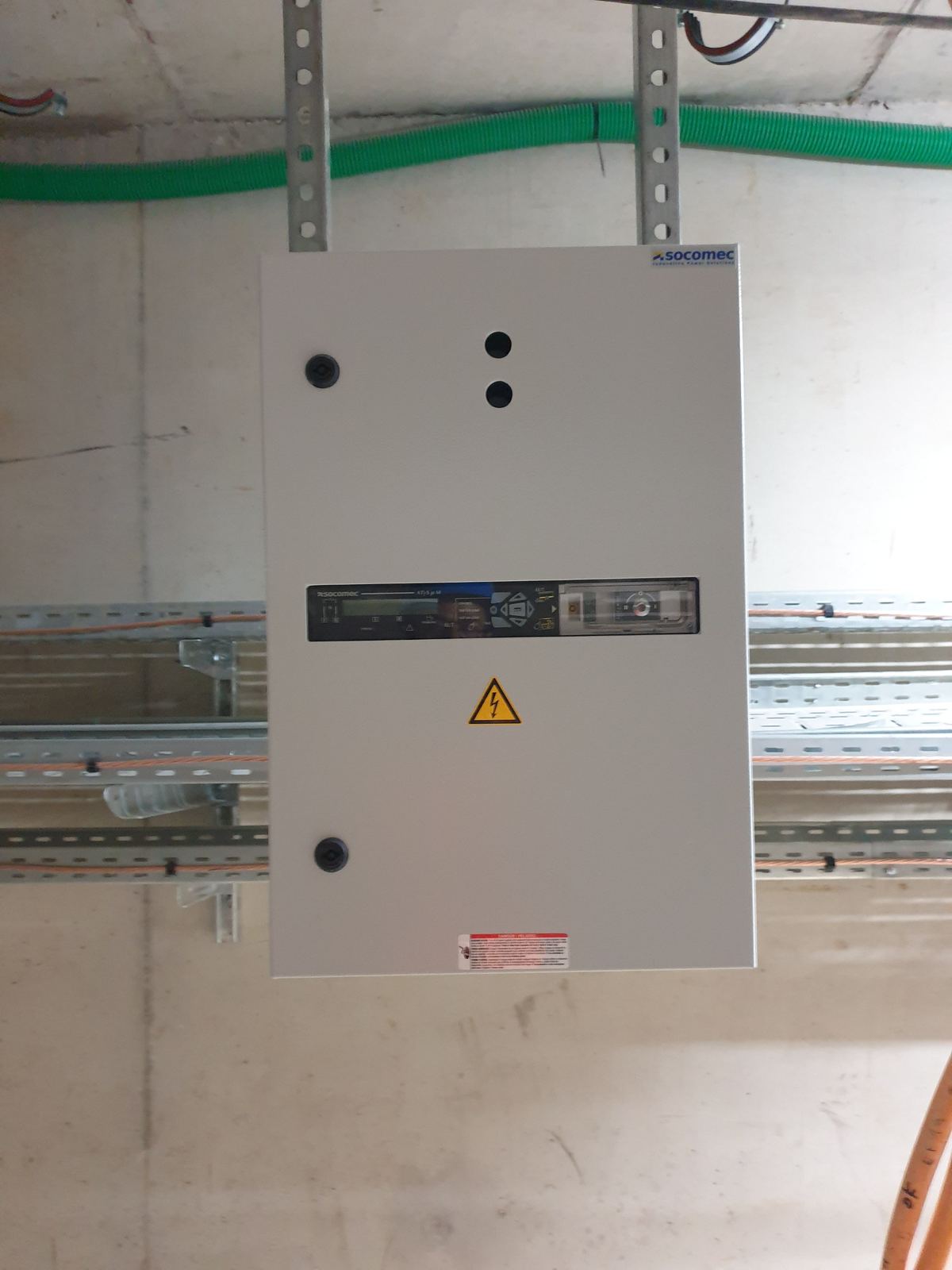

Automate de transfert de source, pilote le basculement entre source normale et source de remplacement.
Ce que montre le synoptique
Collé sur la porte du tableau, le synoptique représente les deux arrivées et leurs organes de manœuvre. Chaque repère correspond à un état réel du système, pas une simple décoration.
| Repère type | Signification |
|---|---|
| Voyant vert "Ouvert" | L'organe de coupure correspondant est ouvert |
| Voyant rouge "Fermé" | L'organe de coupure correspondant est fermé, source active |
| Voyant orange "Défaut" | Anomalie détectée sur cette source ou cet organe |
| Commutateur mode (distant/local) | Détermine si le pilotage se fait depuis la supervision ou en local sur l'armoire |
| Synthèse défaut | Regroupe l'ensemble des alarmes du système en un seul voyant |

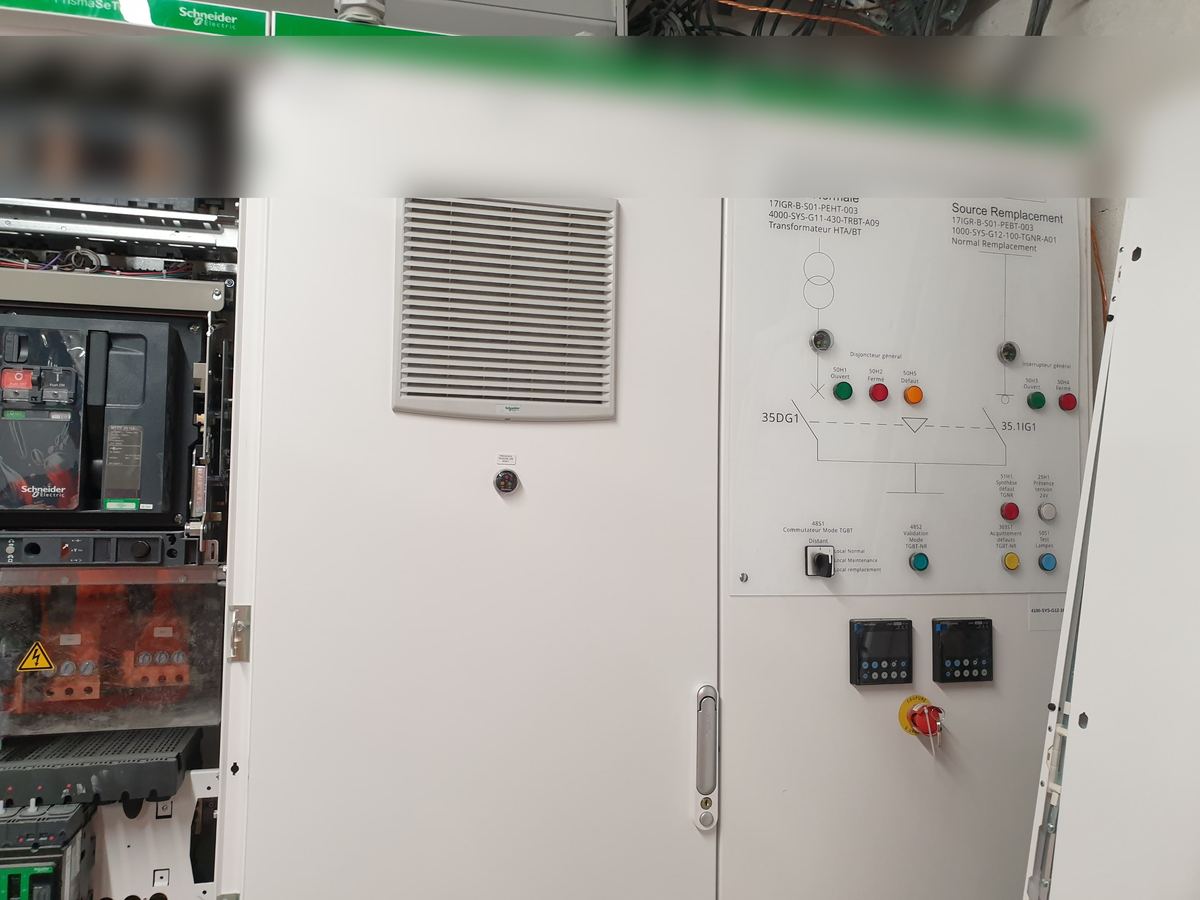

Synoptique typique, source normale à gauche, source de remplacement à droite, jeu de barres au centre.
À l'intérieur du tableau

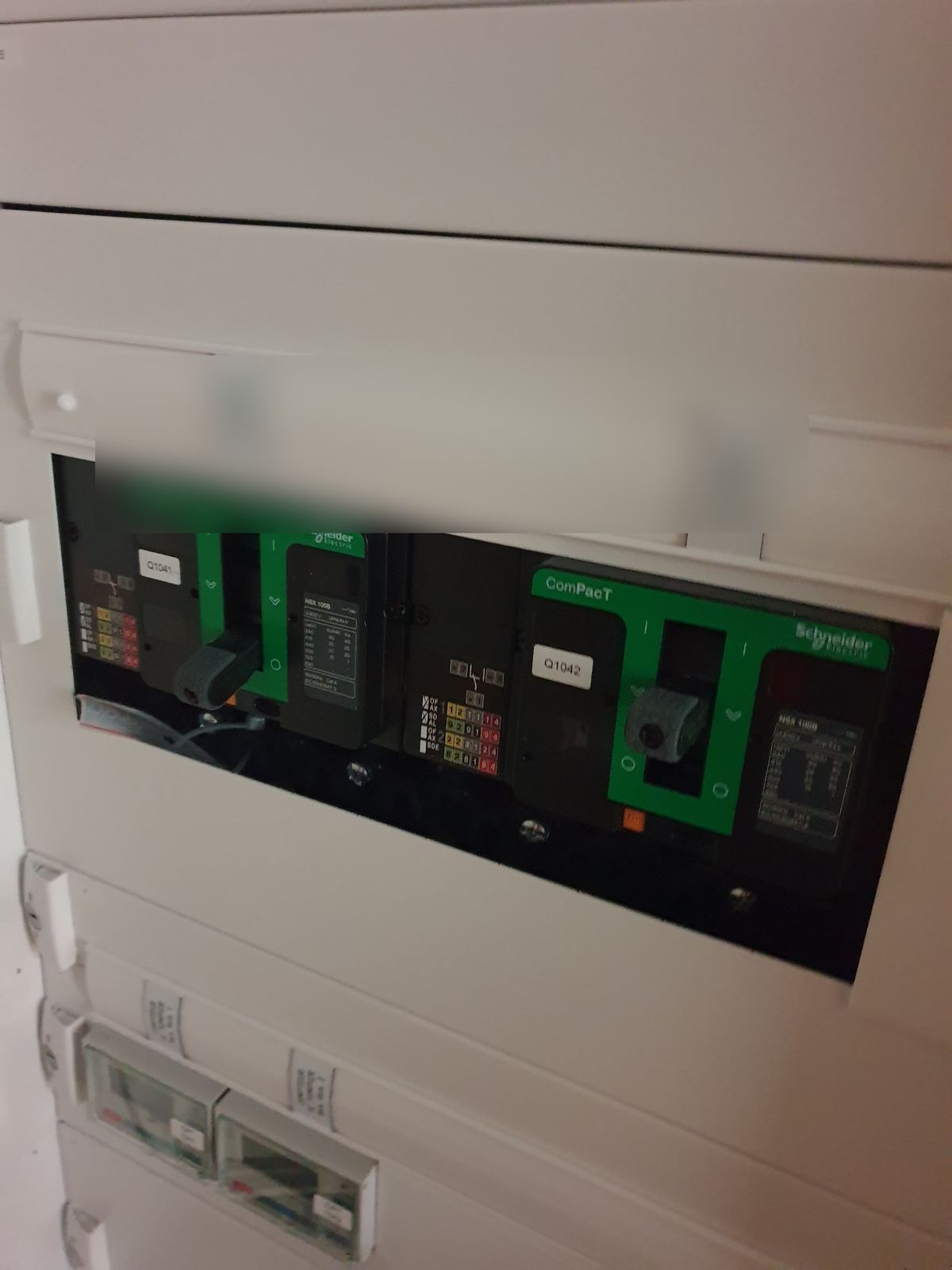

Derrière la porte, les disjoncteurs débrochables type ComPacT ou équivalent assurent la protection de chaque départ. Sur les gros calibres, le disjoncteur général dispose de son propre afficheur de réglage (seuils de déclenchement, courbes de protection), à ne jamais modifier sans connaître la sélectivité prévue avec les protections en amont et en aval.
Répartition des départs sur un tableau divisionnaire, chaque circuit repéré individuellement.
Fiche à visée pédagogique, orientée reconnaissance et exécution, pas conception de la stratégie de redondance elle-même, qui reste du ressort du bureau d'études. Photos prises lors d'une visite de chantier, éléments identifiants du site et de l'entreprise floutés.
